纺机精密件批量加工测量波动大、质检人工成本高，机床隐性精度缺陷难提前排查，月度质量、人工综合损耗居高不下。车间混用发那科、西门子多品牌机床，人工离线检测拖慢产能，一站式测头改造方案彻底破局。
纺机箱体、回转铸件公差 ±0.02mm，传统人工打表 + 三坐标抽检存在二次装夹变形、检测滞后、无数据追溯等问题，丝杆、转台磨损等机床隐患只能事后发现，批量报废返工频发。
本项目通过无线测头批量部署、梯图定制、宏程序开发、长测针精度优化、MES 数据对接、标准化售后全流程服务，稳定测量精度，实现降本增效与数字化质量管控。
客户企业简介
企业定位：
江浙中型纺机精密零部件加工
企业核心业务：
纺机箱体、回转铸件加工，配套头部纺机整机
厂商车间设备：

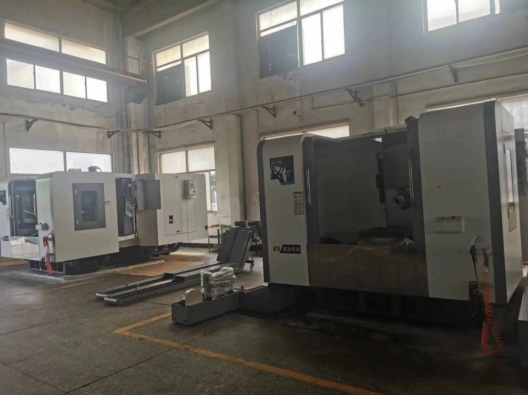

20 余台凯达、铁正、鲁班、艾格玛立加 / 卧加 / 龙门，覆盖 FANUC、西门子双系统；分两批落地 16 套 RF40/RF60 无线测头，完成全厂自动化检测升级。
项目背景与服务周期
项目周期 2024 年 6 月 —2025 年 11 月，历时 17 个月完成需求对接、批量安装、程序开发、真机调试、人员培训、长期回访优化。客户原有检测体系五大痛点：
1. 人工检测误差大，转运装夹变形，每月产生高额报废返修；
2. 250/300mm 加长测针测量波动最高 0.02mm，无适配校准程序；
3. 机床丝杆、转台磨损无法提前预警，批量加工后才暴露尺寸偏差；
4. 无测量数据存档，质量问题无法追溯，MES 缺少检测数据支撑；
5. 专职巡检、终检人力成本高，成品尺寸投诉频发。
针对多机床 IO 点位杂乱、对刀仪与测头信号冲突、宏变量占用冲突、维修误拆线路等现场难题，我方提供一站式全周期技术服务，搭建可复用自动化在机检测体系，从源头削减损耗。
分阶段项目实施与难点攻坚
阶段 1：批量进场安装，解决多机型布线难题
分批次安装 RF40、RF60 测头，难点在于机床品牌繁杂、IO 板无统一规范，卧加、龙门走线空间狭小。
工程师逐台核对 IO 表，筛选闲置管脚分配信号点位，修改并备份机床梯形图；每台设备分配独立无线地址，规避车间信号干扰；优化接线固定方式，杜绝机床维修误拔 24V 供电线路故障，全部设备一次性通电通讯正常。
阶段 2：重构底层程序，消除撞机与信号冲突
原厂对刀仪 M240/M241 与测头信号共用通道，对刀仪未关闭会导致测头失效，曾引发撞机损坏测头与测针。
我方在测头子程序强制增加 M241 关闭对刀仪，隔离两路信号；优化退刀行程逻辑，区分不同机床运动路径，杜绝撞机。同时解决宏变量冲突：转台程序占用 #500 造成坐标偏移，统一迁移测头程序变量至 #550 区间，消除参数覆盖漂移。
阶段 3：驻场真机调试，专项优化长测针精度
工程师驻场完成全机型实测，针对深腔工件加长测针做稳定性测试：100mm 标准测针重复误差≤0.004mm；原始 250/300mm 长测针波动 0.008mm，偶发 0.02mm 跳动。

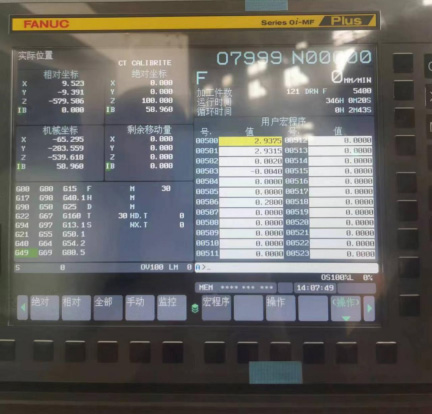

优化方案：程序开头增加工作台自动回零、间隙补偿代码，采用多点均值计算，长测针波动稳定控制在0.012mm 内，满足客户 ±0.02mm 公差。同步开发 O7999 校准程序、O8188 通用测量程序、O8888 分圆找正程序，覆盖车间 90% 工件检测场景。
阶段 4：打通 MES 数据链路，实现质量可追溯
优化程序输出逻辑，测量完成自动生成 DAT 数据文件，记录点位尺寸、加工时间、机床编号；出现尺寸超差可回溯近 3 天历史数据，快速定位机床精度衰减、操作工违规操作等问题，补齐数字化追溯短板。
阶段 5：标准化回访长效运维
执行固定回访制度：安装 7 日内首访；故障维修 14 天复访；无故障设备每 15-30 天定期跟进。
现场仅两类简易故障：测针积灰擦拭即可恢复、低电量报警，无复杂硬件 / 程序故障；针对客户低精度订单闲置 10 台测头，制定轮换校准使用方案。
落地成果：纺机多机型标准化测量程序库
适配箱体、回转件、深腔零件加工，跨品牌、跨系统通用程序库：
平面四点自动找正程序
内外圆分中、同心度检测程序
Z 向深度、台阶高度测量程序
转台回转精度自检程序
自动刀补、超差停机报警程序
测量数据自动存储、MES 对接子程序
项目价值
1. 降本减损，投入快速回本整套测头、实施、程序开发投入可控，改造后取消专职巡检，终检工作量减半，装夹变形报废下降 70%，月度质量、人工损耗大幅缩减，短期收回改造成本。
2. 提前预判机床精度，延长设备寿命测头自动检测可识别丝杆、转台微小磨损，提前维修避免批量不良，拉长机床大修周期，减少大额设备维修支出。
3. 自动化提效，释放机床产能全自动找正、检测替代人工打表，回转件找正从 10 分钟缩至 90 秒；省去三坐标转运工序，单件检测时长由 30 分钟降至 2 分钟，设备有效加工时长提升 18%。
4. 通用程序库降低长期技术成本适配凯达、铁正、鲁班等多品牌、FANUC / 西门子双系统，新机床可直接复用程序，无需重复开发调试。
5. 线上线下双通道运维，减少停机损失前期驻场完成安装、分层实操培训；后期远程快速处理程序、参数故障，搭配定期回访，保障产线连续稳定生产。
项目总结
本案例为纺机零部件行业批量测头改造标杆项目，一站式解决多机型布线、信号冲突、长测针精度、数据追溯等核心痛点。
标准测针精度稳定至 4μm 级，从源头消除人工检测、机床精度缺陷带来的报废与人工损耗，实现降本、增效、提质、数字化管控四重收益，为通用机械精密加工企业提供可复制的标准化在机测量落地方案。
